Descrizione del prodotto

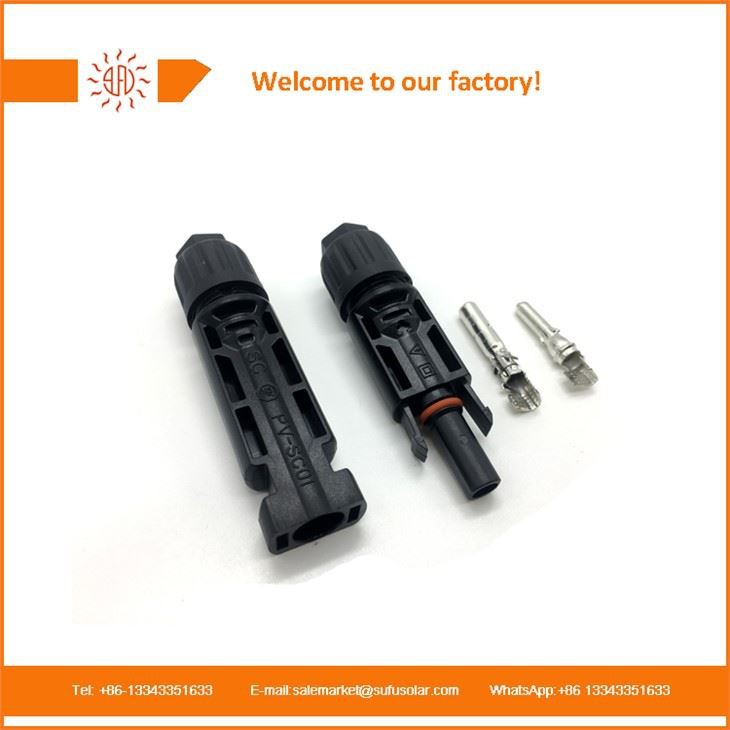

Connettori MC4 solari
Il connettore solare è realizzato in policarbonato anti-ultravioletto, indurito, di grado di iniezione a fiamma. Ha buone funzioni anti-ultraviolette e anti-invecchiamento. Le parti metalliche del nucleo interno sono rame con migliore conducibilità termica e tenacità e la superficie è staccata con buone prestazioni anticorrosivi.
Quasi tutti i pannelli solari sono collegati tramite speciali spine e prese resistenti alle intemperie chiamate connettori MC4. Il termine MC4 sta per connettore a 4 mm di diametro a 4 mm. A causa delle condizioni meteorologiche estreme, i connettori devono essere molto robusti, sicuri, resistenti ai raggi UV e mantenere una buona connessione con una resistenza minima a tensioni basse e alte fino a 1500 V.
I connettori sono progettati per essere utilizzati con il cavo DC solare isolato a doppio isolato da 4 mm o 6 mm con nucleo multi-fila di rame staccato per resistenza minima. Per assemblare correttamente i connettori uno speciale strumento di crimpaggio viene utilizzato per piegare il cavo a più fili al terminale interno che viene quindi inserito e scattato nell'alloggiamento MC4.
Parametro
|
Certificazione |
TUV |
|
Certificato |
No. b 101149 0002 rev. 00 |
|
Standard |
EN62852: 2015 IEC62852: (Ed.1) |
|
Tensione nominale |
1500vdc |
|
Tensione di prova |
6000V (50Hz 1min) |
|
Corrente nominale |
30A |
|
Classe di protezione |
Classe A. |
|
Grado di protezione |
IP67 |
|
Classe di fiamma |
Ul {{0}} v0 |
|
Categoria di sovratensione |
Iii |
|
Grado di inquinamento |
2 |
|
Intervallo di temperatura |
'-40 grado ~ +85 |
|
Temperatura limitante superiore |
100 gradi |
|
Resistenza a contatto |
Meno o uguale a 0. 5MΩ |
|
Resistenza all'isolamento |
>500MΩ |
|
Inserire forza |
Meno o uguale a 50n |
|
Forza di estrazione |
Maggiore o uguale a 50n |
|
Cavo di collegamento |
1 × 4mm 2 |
|
Struttura impermeabile |
Sigillo o-ring |
Diagramma
Caratteristica
1. Supportare più tappezzerie e scollegamento.
2. Altamente resistente, anti-ultravioletto, ritardante di fiamma.
3. Le parti metalliche interne sono inserite con canne di tipo a manopola interna.
4. Attrezzatura automatica per i punti maschili e femminili consentono la connessione più semplice e affidabile.
5. 5. L'aspetto popolare è adatto per la maggior parte delle installazioni in loco e può abbinare l'MC4 originale.
6. Simpola in loco. Può essere installato con uno strumento di crimpatura.
7. Fonti per cavi fotovoltaici con diametri di isolamento diversi.
8. Parti di metallo in rame rosso, capacità di trasporto ad alta corrente, alta dissipazione del calore
9.IP67 Protezione
Installazione
